五种常用的液位传感器液位传感器分类以及工作原理

五种常用的液位传感器液位传感器分类以及工作原理

液位传感器

液位传感器（静压液位计/液位变送器/液位传感器/水位传感器）是一种测量液位的压力传感器。静压投入式液位传感器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）。

液位传感器分类

分为两类：

第一类为接触式，包括单法兰静压/双法兰差压液位传感器，浮球式液位传感器，磁性液位传感器，投入式液位传感器，电动内浮球液位传感器，电动浮筒液位传感器，电容式液位传感器，磁致伸缩液位传感器，伺服液位传感器等。

第二类为非接触式，分为超声波液位传感器，雷达液位传感器等。

静压投入式液位传感器（液位计）适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。利用流体静力学原理测量液位，是压力传感器的一项重要应用。采用特种的中间带有通气导管的电缆及专门的密封技术，既保证了传感器的水密性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。

不同液位传感器对比

1、浮筒式液位传感器浮筒式液位变送器是将磁性浮球改为浮筒，液位传感器是根据阿基米德浮力原理设计的。浮筒式液位变送器是利用微小的金属膜应变传感技术来测量液体的液位、界位或密度的，它在工作时可以通过现场按键来进行常规的设定操作。

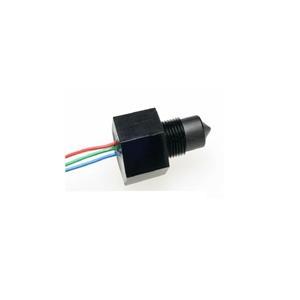

光电液位开关LLE系列图片来源深圳工采网

光电液位传感器

光电液位传感器是利用光在两种不同介质界面发生反射折射原理而开发的新型接触式点液位测控装置。它具有结构简单，定位精度高；没有机械部件，不需调试；灵敏度高及耐腐蚀；耗电少；体积小等诸多优点而受到市场的逐渐认可。 1、由于液位的输出只与光电探头是否接触液面有关，与介质的其它特性，如温度、压力、密度、电等参数无关，所以光电液位传感器检测准确、重复精度高；响应速度快，液面控制非常精确，并且不需调校，就可以直接安装使用。

2、由于光电液位传感器探头体积相对小巧，可分开安装在狭小空间中适合特殊罐体或容器中使用。另外还可以在一个测量体上安装多个光电探头制成多点液位传感器、变控器。

3、由于对传感器内部的所有元器件进行了树脂浇封处理,传感器内部没有任何机械活动部件,因此光电液位传感器可靠性高、寿命长、免维护。

五种常用的液位传感器液位传感器分类以及工作原理(1)

液位传感器产业现状

传感器产业是技术密集型产业，传感器在研发和制造过程中技术多样性、边缘性、综合性和技艺性的特点明显，是多种高技术的集合产物。同时，传感器产业也是投资密集型产业，这一点是由它的技术密集型决定的，在工程化和规模化生产过程中也需要较大的投资。正是传感器上述的产业特点，使得西斱国家在发展传感器产业方面具有巨大的优势。仍目前传感器市场结极来看，全球前十大传感器厂商被国外企业包揽，目前国外主要的传感器企业有霍尼韦尔、意法半导体、飞思卡尔等。国内方面，受传感器巨大前景的影响，中国的传感器企业也在不断增多，主要有华工科技、苏州固锝、大立科技等。在传感器技术方面，我国企业已基本掌握了中低端传感器研发的技术，逐渐在向高端领域拓展。和国外的差距为我们的增长提供了空间，也指明了方向，幵且中国这几年在电子信息技术方面也取得了较快的发展，所以在巨大市场需求的刺激下，在众多本土企业的参与下，中国传感器企业有望取得骄人的成绩。

随着电子技术、材料技术、物理技术、化学技术等技术的进步，液位传感器也在仍传统型向新型化方向发展。液位传感器的新型化主要体现在微型化、智能化、数字化、多功能化、系统化、网络化等特点。新型液位传感器的这些特点是传感技术演变的结果，也是新时代智能传感技术的要求。
