国际布线标准色谱：

主色：白--红--黑--黄--紫副色：蓝--橙--绿--棕--灰

主副色按顺序两两搭配既可，如白蓝白橙白绿白棕白灰红蓝......以此类推

25对色标排列：

白兰、白橙、白绿、白棕、白灰、红兰、红橙、红绿、红棕、红灰、黑兰、黑橙、黑绿、黑棕、黑灰、黄兰、黄橙、黄绿、黄棕、黄灰、紫兰、紫橙、紫绿、紫棕、紫灰

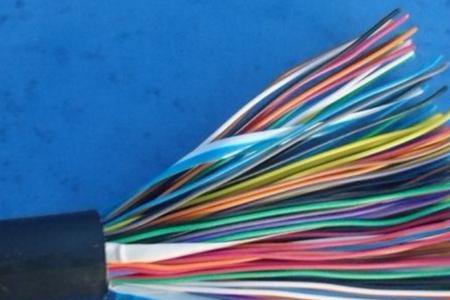

全塑市话电缆缆芯采用全色谱线对。

&nbsp 其线对的绝缘色谱及序号分别是以白、红、黑、黄、紫(a线)五种颜色作为领示色，蓝、桔、绿、棕、灰(b线)五种颜色作为循环色循环而成。缆心结构是将25个全色谱线对先绞合成10或25对基本单位，再将若干个基本单位(或子单位)绞合成50对或100对的超单位，然后由若干个超单位总绞合成缆心，构成大对数电缆。

&nbsp 大对数电缆接续采用的模块为25对，也是基于以上原则。

电缆线线序排列顺序

三相火线排位，面对开关从左至右第一顺位绿色，第二顺位黄色，第三顺位红色。蓝色接零线端（有的电缆是黑色）双色线接在地线端子上。透明或其他颜色空气漏电开关，有点开关零线端在左手第一个，有点在最后，接线时注意开关上N字母就是零线接入点，零线必须接入开关上N线端子上，不然开关就没用，还没电源下输出。不知道能否为你解疑！
