本次对等网实验主要涉及到对等网的搭建、节点的加入与退出、信息的路由与传递等基本操作。通过实验，对等网的特点和优势更加清晰，也了解了在实践中遇到的问题和解决 *** 。同时，实验还加深了对网络通信的理解和实践能力。
一：组建对等网实验报告总结
家庭无线局域网组网实战方案范文摘要:随着拥有两台甚至更多台计算机的家庭不断增加,以及可移动通信设备的迅速发展,家庭无线局域网逐渐成为人们关注的焦点。越来越多的家庭用户开始组建无线局域网了。关键词:网络;无线局域网;家庭;组建引言随着拥有两台甚至更多台计算机的家庭不断增加,以及可移动通信设备的迅速发展,家庭局域网逐渐成为人们关注的焦点。尽管现在很多家庭用户都选择了有线的方式来组建局域网,但同时也会受到种种限制,例如,布线会影响房间的整体设计,而且也不雅观等。通过家庭无线局域网不仅可以解决线路布局,在实现有线网络所有功能的同时,还可以实现无线共享上网。凭借着种种优点和优势,越来越多的用户开始把注意力转移到了无线局域网上,也越来越多的家庭用户开始组建无线局域网了。无线局域网概念无线局域网是计算机网络与无线通信技术相结合的产物。通俗点说,无线局域网(Wirelelocal-areanetwork,WLAN)就是在不采用传统电缆线的同时,提供传统有线局域网的所有功能,网络所需的基础设施不需要再埋在地下或隐藏在墙里,网络却能够随着你的需要移动或变化。无线局域 *** 点无线局域网技术具有传统局域网无法比拟的灵活性。无线局域网的通信范围不受环境条件的限制,网络的传输范围大大拓宽,最大传输范围可达到几十公里。在有线局域网中,两个站点的距离在使用铜缆时被限制在500米,即使采用单模光纤也只能达到3000米,而无线局域网中两个站点间的距离目前可达到50公里,距离数公里的建筑物中的网络可以集成为同一个局域网。组建家庭无线局域网尽管现在很多家庭用户都选择了有线的方式来组建局域网,但同时也会受到种种限制,例如,布线会影响房间的整体设计,而且也不雅观等。通过家庭无线局域网不仅可以解决线路布局,在实现有线网络所有功能的同时,还可以实现无线共享上网。凭借着种种优点和优势,越来越多的用户开始把注意力转移到了无线局域网上,也越来越多的家庭用户开始组建无线局域网了,下面我们将详细介绍组建一个家庭无线局域网的全过程。
1、选择组网方式家庭无线局域网的组网方式和有线局域网有一些区别,最简单、最便捷的方式就是选择对等网,即是以无线AP或无线路由器为中心(传统有线局域网使用HUB或交换机),其他计算机通过无线网卡、无线AP或无线路由器进行通信该组网方式具有安装方便、扩充性强、故障易排除等特点。另外,还有一种对等网方式不通过无线AP或无线路由器,直接通过无线网卡来实现数据传输。不过,对计算机之间的距离、网络设置要求较高,相对麻烦。2、硬件安装下面,我们以TP-LINKTL-WR2451.0无线宽带路由器、TP-LINKTL-WN2502.2无线网卡(PCI接口)为例。关闭电脑,打开主机箱,将无线网卡插入主板闲置的PCI插槽中,重新启动。在重新进入Window某P系统后,系统提示“发现新硬件”并试图自动安装网卡驱动程序,并会打开“找到新的硬件向导”对话框让用户进行手工安装。点击“自动安装软件”选项,将随网卡附带的驱动程序盘插入光驱,并点击“下一步”按钮,这样就可以进行驱动程序的安装。点击“完成”按钮即可。打开“设备管理器”对话框,我们可以看到“网络适配器”中已经有了安装的无线网卡。在成功安装无线网卡之后,在Window某P系统任务栏中会出现一个连接图标(在“网络连接”窗口中还会增加“无线网络连接”图标),右键点击该图标,选择“查看可用的无线连接”命令,在出现的对话框中会显示搜索到的可用无线网络,选中该网络,点击“连接”按钮即可连接到该无线网络中。接着,在室内选择一个合适位置摆放无线路由器,接通电源即可。为了保证以后能无线上网,需要摆放在离Internet网络入口比较近的地方。另外,我们需要注意无线路由器与安装了无线网卡计算机之间的距离,因为无线信号会受到距离、穿墙等性能影响,距离过长会影响接收信号和数据传输速度,最好保证在30米以内。3、设置网络环境安装好硬件后,我们还需要分别给无线AP或无线路由器以及对应的无线客户端进行设置。
(1)设置无线路由器在配置无线路由器之前,首先要认真阅读随产品附送的《用户手册》,从中了解到默认的管理IP地址以及访问密码。例如,我们这款无线路由器默认的管理IP地址为192.168.1.1,访问密码为admin。连接到无线网络后,打开IE浏览器,在地址框中输入192.168.1.1,再输入登录用户名和密码(用户名默认为空),点击“确定”按钮打开路由器设置页面。然后在左侧窗口点击“基本设置”链接,在右侧的窗口中设置IP地址,默认为192.168.1.1;在“无线设置”选项组中保证选择“允许”,在“SSID”选项中可以设置无线局域网的名称,在“频道”选项中选择默认的数字即可;在“WEP”选项中可以选择是否启用密钥,默认选择禁用。提示:SSID即ServiceSetIdentifier,也可以缩写为ESSID,表示无线AP或无线路由的标识字符,其实就是无线局域网的名称。该标识主要用来区分不同的无线网络,最多可以由32个字符组成,例如,Myth。我们使用的这款无线宽带路由器支持DHCP服务器功能,通过DHCP服务器可以自动给无线局域网中的所有计算机自动分配IP地址,这样就不需要手动设置IP地址,也避免出现IP地址冲突。具体的设置 *** 如下:同样,打开路由(下接第11页)(上接第8页)器设置页面,在左侧窗口中点击“DHCP设置”链接,然后在右侧窗口中的“动态IP地址”选项中选择“允许”选项,表示为局域网启用DHCP服务器。默认情况下“起始IP地址”为192.168.1.100,这样第一台连接到无线网络的计算机IP地址为192.168.1.100、第二台是192.168.1.101……你还可以手动更改起始IP地址最后的数字,还可以设定用户数(默认50)。最后点击“应用”按钮。提示:通过启用无线路由器的DHCP服务器功能,在无线局域网中任何一台计算机的IP地址就需要设置为自动获取IP地址,让DHCP服务器自动分配IP地址。
(2)无线客户端设置设置完无线路由器后,下面还需要对安装了无线网卡的客户端进行设置。在客户端计算机中,右键点击系统任务栏无线连接图标,选择“查看可用的无线连接”命令,在打开的对话框中点击“高级”按钮,在打开的对话框中点击“无线网络配置”选项卡,点击“高级”按钮,在出现的对话框中选择“仅访问点(结构)网络”或“任何可用的网络(首选访问点)”选项,点击“关闭”按钮即可。提示:在Window98/2000系统中不能进行无线网卡的配置,所以在安装完无线网卡后还需要安装随网卡附带的客户端软件,通过该软件来配置网络。另外,为了保证无线局域网中的计算机顺利实现共享、进行互访,应该统一局域网中的所有计算机的工作组名称。右键点击“我的电脑”,选择“属性”命令,打开“系统属性”对话框。点击“计算机名”选项卡,点击“更改”按钮,在出现的对话框中输入新的计算机名和工作组名称,输入完毕点击“确定”按钮。注意:网络环境中,必须保证工作组名称相同,例如,Workgroup,而每台计算机名则可以不同。重新启动计算机后,打开“网上邻居”,点击“网络任务”任务窗格中的“查看工作组计算机”链接就可以看到无线局域网中的其他计算机名称了。以后,还可以在每一台计算机中设置共享文件夹,实现无线局域网中的文件的共享;设置共享打印机和传真机,实现无线局域网中的共享打印和传真等操作。家庭无线局域网组网实战方案篇家庭无线局域网的组建，最简单的莫过于两台安装有无线网卡的计算机实施无线互联，其中一台计算机还连接着Internet，DSL目前最普及的宽带接入方式，用户只需一块有线网卡，通过网线连接以太接口的DSLModem进行虚拟拨号连接上网。就无线局域网本身而言，其组建过程是非常简单的。当一块无线网卡与无线AP(或是另一块无线网卡)建立连接并实现数据传输时，一个无线局域网便完成了组建过程。然而考虑到实际应用方面，数据共享并不是无线局域网的惟一用途，大部分用户(包括企业和家庭)所希望的是一个能够接入Internet并实现网络资源共享的无线局域网，此时，Internet的连接方式以及无线局域网的配置则在组网过程中显得尤为重要。
家庭无线局域网的组建，最简单的莫过于两台安装有无线网卡的计算机实施无线互联，其中一台计算机还连接着Internet，如图1所示。这样，一个基于Ad-Hoc结构的无线局域网便完成了组建。总花费不过几百元(视无线网卡品牌及型号)。但其缺点也正如上期所提及：范围小、信号差、功能少、使用不方便。图1Ad-Hoc连接方式简单易行无线AP的加入，则丰富了组网的方式(如图2)，并在功能及性能上满足了家庭无线组网的各种需求。技术的发展，令AP已不再是单纯的连接“有线”与“无线”的桥梁。带有各种附加功能的产品层出不穷，这就给目前多种多样的家庭宽带接入方式提供了有力的支持。下面就从上网类型入手，来看看家庭无线局域网的组网方案。图2无线连接可以摆脱线缆的束缚如果家庭采用的是56KModem的拨号上网方式，无线局域网的组建必须依靠两台以上装备了无线网卡的计算机才能完成(如图3，因为目前还没有自带普通Modem拨号功能的无线AP产品)。其中一台计算机充当网关，用来拨号。其他的计算机则通过接收无线信号来达到“无线”的目的。在这种方式下，如果计算机的数量只有2台，无线AP可以省略，两台计算机的无线网卡直接相连即可连通局域网。当然，网络的共享还需在接入Internet的那台计算机上安装WinGate等网关类软件。此时细心的读者会发现，这种无线局域网的组建与有线网络非常相似，都是拿一台计算机做网关，惟一的不同就是用无线传输替代了传统的有线传输而已。图3传统Modem接入，也可享受无线2.以太网宽带接入以太网宽带接入方式是目前许多居民小区所普遍采用的，其方式为所有用户都通过一条主干线接入Internet，每个用户均配备个人的私有IP地址，用户只需将小区所提供的接入端(一般是一个RJ-45网卡接口)插入计算机中，设置好小区所分配的IP地址、网关以及DNS后即可连入Internet(如图4)。就过程及操作上看，这种接入方式的过程十分简便，一般情况下只需将Internet接入端插入AP中，设置无线网卡为“基站模式”，分配好相应的IP地址、网关、DNS既可。
图4以太网方式接入，AP设置最简单3.虚拟拨号+局域网这类宽带的接入方式与以太网宽带非常类似，ISP将网线直接连接到用户家中。但不同的是，用户需要用虚拟拨号软件进行拨号，从而获得公有IP地址方可连接Internet。对于这种宽带接入方式，最理想的无线组网方案是采用一个无线路由器(WireleRouter)作为网关进行虚拟拨号(如图5)，所有的无线终端都通过它来连接Internet，使用起来十分方便。图5虚拟拨号接入，就需要无线路由器的配合了首先介绍给大家一个小知识：通常在选购时用户会将AP与WireleRouter相混淆，这里再详加说明。一般而言，普通AP没有路由功能，它只能起到单纯的网关作用，即把有线网络与无线网络简单地连接起来，其本身也不带交换机功能。而WireleRouter则是带了路由功能的AP，相当于有线网络中的交换机，并且带有虚拟拨号的PPPoE功能，可以直接存储拨号的用户名和密码，能够直接和DSLModem连接。另外，在网络管理能力上，WireleRouter也要优于普通AP。但通常情况下，人们把AP和WireleRouter统称为无线AP。4.以太网DSLModem接入DSL目前最普及的宽带接入方式(中国电信所提供的宽带接入，如图6)，用户只需一块有线网卡，通过网线连接以太接口的DSLModem进行虚拟拨号连接上网。在这种宽带接入方式下，组网方案根据DSLModem是否支持路由而分为两类。图6最主流的接入方式：DSL其一是DSLModem不支持路由模式，无法进行独立拨号。这种情况下的组网方式基本与“局域网+虚拟拨号”方式相同，需要无线路由器的支持。另外需要注意的是，无线路由器应通过网线连接在DSLModem的下端。其二是DSLModem支持路由的模式，作为单独的网关进行拨号并占有公有IP地址。此时，一个普通的AP的接入既可满足需要，所有无线终端的网关都指向DSLModem的IP地址。
￥
5
百度文库VIP限时优惠现在开通,立享6亿+VIP内容
立即获取
家庭无线局域网组网实战方案范文
家庭无线局域网组网实战方案范文
摘要:随着拥有两台甚至更多台计算机的家庭不断增加,以及可移动通信设备的迅速发展,家庭无线局域网逐渐成为人们关注的焦点。越来越多的家庭用户开始组建无线局域网了。
关键词:网络;无线局域网;家庭;组建
引言
随着拥有两台甚至更多台计算机的家庭不断增加,以及可移动通信设备的迅速发展,家庭局域网逐渐成为人们关注的焦点。尽管现在很多家庭用户都选择了有线的方式来组建局域网,但同时也会受到种种限制,例如,布线会影响房间的整体设计,而且也不雅观等。通过家庭无线局域网不仅可以解决线路布局,在实现有线网络所有功能的同时,还可以实现无线共享上网。凭借着种种优点和优势,越来越多的用户开始把注意力转移到了无线局域网上,也越来越多的家庭用户开始组建无线局域网了。
第 1 页
无线局域网概念
无线局域网是计算机网络与无线通信技术相结合的产物。通俗点说,无线局域网(Wirelelocal-areanetwork,WLAN)就是在不采用传统电缆线的同时,提供传统有线局域网的所有功能,网络所需的基础设施不需要再埋在地下或隐藏在墙里,网络却能够随着你的需要移动或变化。
无线局域 *** 点
无线局域网技术具有传统局域网无法比拟的灵活性。无线局域网的通信范围不受环境条件的限制,网络的传输范围大大拓宽,最大传输范围可达到几十公里。在有线局域网中,两个站点的距离在使用铜缆时被限制在500米,即使采用单模光纤也只能达到3000米,而无线局域网中两个站点间的距离目前可达到50公里,距离数公里的建筑物中的网络可以集成为同一个局域网。
展开全文
App内免费读全文
前往文库APP签到领畅读卡，免费读家庭无线局域网组...全文
限免
导长图
转存到网盘
发送至微信
下载文档
北京百度网讯科技有限公司 版本号8.0.70 隐私政策 权限说明
版权说明：本文档由用户提供并上传，收益专属归内容提供方，若内容存在侵权，请进行举报或认领。
页数说明：当前展示页数为百度文库重新排版后结
二：对等网的创建过程
对等网就是P2P（peer-to-peer）网络，P2P是一种分布式网络，网络的参与者共享他们所拥有的一部分硬件资源（处理能力、存储能力、网络连接能力、打印机等），这些共享资源需要由网络提供服务和内容，能被其它对等节点(Peer)直接访问而无需经过中间实体。在此网络中的参与者既是资源（服务和内容）提供者（Server），又是资源（服务和内容）获取者（Client）。
主要应用领域
● P2P分布式存储系统
P2P分布式存储系统（文件共享与
● P2P流媒体技术
传统的分布式多媒体系统一般是基于客户/服务器模式，服务器以单播的方式和每个用户建立连接，由于流媒体服务具有高宽带、持续时间长等特点，随着用户数量的增加，服务器的带宽很快被消耗完，所以以前的网络电视经常出现断断续续，需要不断地进行数据缓冲。为了解决系统的可扩展性，许多研究提出了相应的解决办法，例如IP组播技术来实现Internet上高效的一对多的通信，提高了系统的可扩展性。然而由于IP组播存在种种限制，如很难实现可靠性组播和拥塞控制等，IP组播技术并没有得到广泛的应用。由于P2P网络本身的可扩展性，基于P2P方式的流媒体技术很好地解决了传统流媒体带宽不足的问题。
我们现在看的很多在线直播的比赛和电影电视都要归功于这项技术
三：对等网的组建与配置实验报告
有多位同学总说BGP/MPLS IPV VPN跨域C方案一的实验做不成功，我估计还是对原理理解不透。因为C方案的原理比较复杂，基础不太好的话直接看书的话确实很难理解透，因为这还涉及到基础的网络通信原理，需要渐进式学习。现在把本公司会员课程中的这个实验PPT发给大家，自己照做一下，肯定可以通的。
【注意】在跨域VPN-OptionC方式中，ASBR之间连接的接口只需要启用MPLS能力，无需启用LDP或TE等标签分发协议。它为IPv4公网路由分配标签是通过启用ASBR的IPv4路由标签交换能力实现的。它有两种实现方式：一是通过路由策略，对应方案一，二是通过引入IGP路由进入BGP路由表中触发标签的分配，对应方案二。
1. 实验说明
某公司总部和分部跨域不同的运营商，各AS域内采用LDP协议构建LSP隧道，现需实现跨域的BGP/MPLS IP VPN业务的互通。CE1连接公司总部，通过AS100的PE1接入；CE2连接公司分部，通过AS200的PE2接入，CE1和CE2同属于vpn1。
实验拓扑结构
2. 实验配置思路分析
本实验采用OptionC方案一实现。 OptionC方式与OptionB方式相比，主要区别就是在OptionB方式中ASBR是要负责VPN路由的发布和维护，兼做PE角色的，而OptionC方式中ASBR不发布也不维护VPN路由，直接由两AS域中的PE建立多跳的MP-EBGP连接，以构建公网逻辑LSP隧道。
因为在OptionC方式中公网隧道是直接在PE之间建立的，而在ASBR之间建立的是EBGP连接，且需构建BGP LSP，所以在ASBR上需要使能MPLS功能，但无需使能LDP，所以需采取其它 *** 为BGP LSP隧道看公网路由分配MPLS标签，以实现传输标签IPv4路由信息。
在OptionC方案一是采用的是在ASBR上配置路由策略，通过apply mpls-label命令为向对端ASBR发布的路由分配MPLS标签；向本AS的PE发布的路由如果是带标签的IPv4路由，为其分配新的MPLS标签。
在配置OptionC方式之前，先要完成以下配置任务：为各AS的MPLS骨干网分别配置IGP，实现同一AS内骨干网的IP连通性为各AS的MPLS骨干网分别配置MPLS基本能力和MPLS LDP（或RSVP-TE）各AS域内，在与CE相连的PE上配置VPN实例，并配置接口与VPN实例关联各AS域内，配置PE和CE间的路由交换
（1）在各AS域内的MPLS骨干网上配置各接口IP地址和IGP协议（本实验采用OSPF协议），实现各自骨干网ASBR-PE和PE之间的互通。
（2）在各AS域内的MPLS骨干网上分别配置MPLS基本能力和MPLS LDP（ASBR-PE之间的连接无需使能LDP），建立LDP LSP。
（3）各AS域内，PE与ASBR-PE之间建立MP-IBGP对等体关系，使PE与ASBR-PE之间能够交换带标签的IPv4路由（因为只有MP-BGP才支持IPv4路由带有标签）。
（4）在各A域S内与CE相连的PE上需配置VPN实例，并把与CE相连的接口和相应的VPN实例绑定。
（5）各AS域内，PE与CE之间建立EBGP对等体关系，交换VPN路由信息。
（6）在不同AS域间的PE间建立MP-EBGP对等体关系，并配置PE之间的最大跳数。
（7）在ASBR-PE上配置路由策略：对于向对端ASBR-PE发布的路由，分配MPLS标签；对于向本AS的PE发布的路由，如果是带标签的IPv4路由，为其分配新的MPLS标签。
3. 实验配置步骤
（1）在各AS内的MPLS骨干网上配置各接口IP地址和IGP协议，此处采用OSPF 1号路由进程，加入区域0中。
# PE1上的配置。

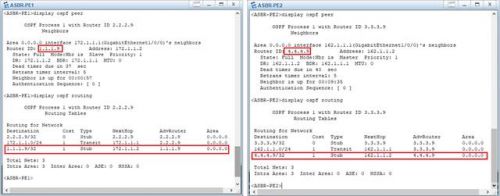

（2）在AS100和AS200域内的MPLS骨干网上分别配置MPLS基本能力和MPLS LDP，建立LDP LSP。
# PE1上的配置。
[PE1]mpls lsr-id1.1.1.9
[PE1]mpls
[PE1-mpls]quit
[PE1]mpls ldp
[PE1-mpls-ldp]quit
[PE1]interfacegigabitethernet1/0/0
[PE1-GigabitEthernet1/0/0]mpls
[PE1-GigabitEthernet1/0/0]mpls ldp
[PE1-GigabitEthernet1/0/0]quit
# ASBR-PE1上的配置。
[ASBR-PE1]mpls lsr-id2.2.2.9
[ASBR-PE1]mpls
[ASBR-PE1-mpls]quit
[ASBR-PE1]mpls ldp
[ASBR-PE1-mpls-ldp]quit
[ASBR-PE1]interfacegigabitethernet1/0/0
[ASBR-PE1-GigabitEthernet1/0/0]mpls
[ASBR-PE1-GigabitEthernet1/0/0]mpls ldp
[ASBR-PE1-GigabitEthernet1/0/0]quit
# ASBR-PE2上的配置。
[ASBR-PE2]mpls lsr-id3.3.3.9
[ASBR-PE2]mpls
[ASBR-PE2-mpls]quit
[ASBR-PE2]mpls ldp
[ASBR-PE2-mpls-ldp]quit
[ASBR-PE2]interfacegigabitethernet1/0/0
[ASBR-PE2-GigabitEthernet1/0/0]mpls
[ASBR-PE2-GigabitEthernet1/0/0]mpls ldp
[ASBR-PE2-GigabitEthernet1/0/0]quit
# PE2上的配置。
[PE2]mpls lsr-id4.4.4.9
[PE2]mpls
[PE2-mpls]quit
[PE2]mpls ldp
[PE2-mpls-ldp]quit
[PE2]interfacegigabitethernet1/0/0
[PE2-GigabitEthernet1/0/0]mpls
[PE2-GigabitEthernet1/0/0]mpls ldp
[PE2-GigabitEthernet1/0/0]quit
以上配置完成后，同一AS域中的PE和ASBR-PE之间应该建立起LDP对等体，执行display mpls ldp session命令可以看到显示结果中State项为“Operational”。
（3）配置PE与ASBR-PE之间建立MP-IBGP对等体关系，使能与对等体交换VPN-IPv4路由信息的能力。
# PE1上的配置。
[PE1]bgp100
[PE1-bgp]peer2.2.2.9as-number100
[PE1-bgp]peer2.2.2.9connect-interfaceloopback 1 #---此处因为PE1与ASBR-PE1是直接连接的，故可用他们连接的物理接口作为建立TCP连接的源接口，下同
[PE1-bgp]ipv4-family vpnv4
[PE1-bgp-af-vpnv4]peer2.2.2.9enable#---使能与MP-IBGP对等体ASBR-PE1交换VPN-IPv4路由信息的能力
[PE1-bgp-af-vpnv4]quit
[PE1-bgp]quit
# ASBR-PE1上的配置。
[ASBR-PE1]bgp100
[ASBR-PE1-bgp]peer1.1.1.9as-number100
[ASBR-PE1-bgp]peer1.1.1.9connect-interfaceloopback 1
[ASBR-PE1-bgp]ipv4-familyvpnv4
[ASBR-PE1-bgp-af-vpnv4]peer1.1.1.9enable
[ASBR-PE1-bgp-af-vpnv4]quit
[ASBR-PE1-bgp]quit
# PE2上的配置。
[PE2]bgp200
[PE2-bgp]peer3.3.3.9as-number200
[PE2-bgp]peer3.3.3.9connect-interfaceloopback 1
[PE2-bgp]ipv4-family vpnv4
[PE2-bgp-af-vpnv4]peer3.3.3.9enable
[PE2-bgp-af-vpnv4]quit
[PE2-bgp]quit
# ASBR-PE2上的配置。
[ASBR-PE2]bgp200
[ASBR-PE2-bgp]peer4.4.4.9as-number200
[ASBR-PE2-bgp]peer4.4.4.9connect-interfaceloopback 1
[ASBR-PE2-bgp]ipv4-familyvpnv4
[ASBR-PE2-bgp-af-vpnv4]peer4.4.4.9enable
[ASBR-PE2-bgp-af-vpnv4]quit
[ASBR-PE2-bgp]quit
（4）在PE设备上配置使能IPv4地址族的VPN实例，将CE接入PE 。不同AS域中的PE的VPN实例的VPN-Target属性值可不匹配。
# PE1上的配置。
[PE1]ipvpn-instancevpn1
[PE1-vpn-instance-vpn1]ipv4-family
[PE1-vpn-instance-vpn1-af-ipv4]route-distinguisher100:1
[PE1-vpn-instance-vpn1-af-ipv4]vpn-target1:1both
[PE1-vpn-instance-vpn1-af-ipv4]quit
[PE1-vpn-instance-vpn1]quit
[PE1] interface gigabitethernet 2/0/0
[PE1-GigabitEthernet2/0/0]ipbindingvpn-instancevpn1
[PE1-GigabitEthernet2/0/0]ipaddress10.1.1.2 24
[PE1-GigabitEthernet2/0/0]quit
# PE2上的配置。
[PE2]ipvpn-instancevpn1
[PE2-vpn-instance-vpn1]ipv4-family
[PE2-vpn-instance-vpn1-af-ipv4]route-distinguisher200:1
[PE2-vpn-instance-vpn1-af-ipv4]vpn-target2:2both
[PE2-vpn-instance-vpn1-af-ipv4]quit
[PE2-vpn-instance-vpn1]quit
[PE2]interfacegigabitethernet 2/0/0
[PE2-GigabitEthernet2/0/0]ipbindingvpn-instancevpn1
[PE2-GigabitEthernet2/0/0]ipaddress10.2.1.2 24
[PE2-GigabitEthernet2/0/0]quit
（5）配置PE与CE间建立EBGP对等体关系，引入直连路由，交换VPN路由。
# CE1上的配置。引入与PE1直连链路的直连路由。
以上配置完成后，在PE设备上执行display bgp vpnv4 vpn-instancevpn-instancenamepeer可以看到PE与CE之间的BGP对等体关系已建立，并达到Established状态。执行display bgp vpnv4 all peer命令，可以看到PE与CE之间、PE与ASBR-PE之间的BGP对等体关系已建立，并达到Established状态。
（6）在不同AS间的PE间建立MP-EBGP对等体关系。
# PE1上的配置。
[PE1]bgp100
[PE1-bgp]peer4.4.4.9as-number200
[PE1-bgp]peer4.4.4.9connect-interfaceLoopBack 1
[PE1-bgp]peer4.4.4.9ebgp-max-hop10
[PE1-bgp]ipv4-familyvpnv4
[PE1-bgp-af-vpnv4]peer4.4.4.9enable
[PE1-bgp-af-vpnv4]quit
[PE1-bgp]quit
# PE2上的配置。
[PE2]bgp200
[PE2-bgp]peer1.1.1.9 as-number100
[PE2-bgp]peer1.1.1.9connect-interfaceLoopBack 1
[PE2-bgp]peer1.1.1.9ebgp-max-hop10
[PE2-bgp]ipv4-familyvpnv4
[PE2-bgp-af-vpnv4]peer1.1.1.9enable
[PE2-bgp-af-vpnv4]quit
[PE2-bgp]quit
（7）在PE、ASBR-PE上配置路由策略，使能标签IPv4路由交换能力。
# 配置PE1，使能与ASBR-PE1交换标签IPv4路由的能力
[PE1]bgp100
[PE1-bgp]peer2.2.2.9label-route-capability#---使能与ASBR-PE1交换标签IPv4路由的能力
[PE1-bgp]quit
# 配置PE2，使能与ASBR-PE2交换标签IPv4路由的能力
[PE2]bgp200
[PE2-bgp]peer3.3.3.9label-route-capability#---使能与ASBR-PE2交换标签IPv4路由的能力
[PE2-bgp]quit
# 在ASBR-PE1与ASBR-PE2相连的接口上使能MPLS。
[ASBR-PE1]interfacegigabitethernet 2/0/0
[ASBR-PE1-GigabitEthernet2/0/0]ipaddress192.1.1.1 24
[ASBR-PE1-GigabitEthernet2/0/0]mpls
[ASBR-PE1-GigabitEthernet2/0/0]quit
# 在ASBR-PE1上配置并应用当向ASBR-PE2发布的BGP IPv4路由时，为IPv4路由分配MPSL标签的路由策略，并使能与ASBR-PE2交换标签IPv4路由的能力。
[ASBR-PE1]route-policypolicy1permitnode1
[ASBR-PE1-route-policy]applympls-label#---为以上策略配置分配MPLS标签的动作
[ASBR-PE1-route-policy]quit
[ASBR-PE1]bgp100
[ASBR-PE1-bgp]peer192.1.1.2as-number200
[ASBR-PE1-bgp]peer192.1.1.2route-policypolicy1export#---向对等体192.1.1.2发布路由时应用名为policy1的路由策略，分配MPLS标签
[ASBR-PE1-bgp]peer192.1.1.2label-route-capability#---使能ASBR-PE1与ASBR-PE2交换带标签的IPv4路由的能力
# 在ASBR-PE1上创建并应用当向PE1发布BGP IPv4路由时，如果IPv4路由带有标签，则重新为该IPv4路由分配MPLS标签的路由策略，并使能与PE1交换标签IPv4路由的能力。
[ASBR-PE1]route-policypolicy2permitnode1
[ASBR-PE1-route-policy]if-matchmpls-label
[ASBR-PE1-route-policy]applympls-label[ASBR-PE1-route-policy]quit
[ASBR-PE1]bgp100
[ASBR-PE1-bgp]peer1.1.1.9route-policypolicy2export
[ASBR-PE1-bgp]peer1.1.1.9label-route-capability
[ASBR-PE1-bgp]quit
# 在ASBR-PE1上将PE1的Loopback路由发布给ASBR-PE2，进而发布给PE2。
[ASBR-PE1]bgp100
[ASBR-PE1-bgp]network1.1.1.9 32
[ASBR-PE1-bgp]quit
# 在ASBR-PE2在与ASBR-PE1相连的接口上使能MPLS。
[ASBR-PE2]interfacegigabitethernet 2/0/0
[ASBR-PE2-GigabitEthernet2/0/0]ipaddress192.1.1.2 24
[ASBR-PE2-GigabitEthernet2/0/0]mpls
[ASBR-PE2-GigabitEthernet2/0/0]quit
# 在ASBR-PE2上配置并应用当向ASBR-PE1发布的BGP IPv4路由时，为IPv4路由分配MPSL标签的路由策略，并使能与ASBR-PE1交换标签IPv4路由的能力。
[ASBR-PE2]route-policypolicy1permitnode1
[ASBR-PE2-route-policy]applympls-label
[ASBR-PE2-route-policy]quit
[ASBR-PE2]bgp200
[ASBR-PE2-bgp]peer192.1.1.1as-number100
[ASBR-PE2-bgp]peer192.1.1.1route-policypolicy1export
[ASBR-PE2-bgp]peer192.1.1.1label-route-capability
[ASBR-PE2-bgp]quit
# 在ASBR-PE2上创建并应用当向PE2发布BGP IPv4路由时，如果IPv4路由带有标签，则重新为该IPv4路由分配MPLS标签的路由策略，并使能与PE2交换标签IPv4路由的能力。
[ASBR-PE2]route-policypolicy2permitnode1
[ASBR-PE2-route-policy]if-matchmpls-label
[ASBR-PE2-route-policy]applympls-label
[ASBR-PE2-route-policy]quit
[ASBR-PE2]bgp200
[ASBR-PE2-bgp]peer4.4.4.9route-policypolicy2export
[ASBR-PE2-bgp]peer4.4.4.9label-route-capability
# 在ASBR-PE2上将PE2的Loopback路由发布给ASBR-PE1，进而发布给PE1。
[ASBR-PE2]bgp200
[ASBR-PE2-bgp]network4.4.4.9 32
[ASBR-PE2-bgp]quit
4. 实验结果验证
（1）在CE上执行display ip routing-table命令可以查看到CE之间能学习到对方的接口路由，CE1和CE2能够相互ping通。
（2）在ASBR-PE上执行display bgp routing-table label命令，可以看到路由的标签信息。
