iPhone7无服务的基带门，有你不知道的故事，一分钟看懂
其实每一代iPhone都有他的通病和缺陷，那么我们今天就来聊聊iPhone7的基带门事件。
自从iPhone7上市以来，“基带门”事件一直困扰着广大果粉和维修人员，用户想用iPhone7，却又害怕基带门，就连广大商家朋友对iPhone7都是不敢囤货的一个状态，所谓“基带门”就是iPhone7的一个无服务的通病，也就是基带不工作，在有一段时间里我们每天几乎都会遇到好几台这样的iPhone7拿过来维修，修复的几率只有大概5成。
基带门的表现就是无服务，或者无服务伴随着信号位置出现一个感叹号，如下图：
无基带的表现
此时，我们打开设置-通用-关于本机-调制解调器固件这一栏的版本号是空白的，刷机或者还原之后也是一个无法激活的状态。
这种情况都是出现在搭载着高通基带的iPhone7上，英特尔基带是不会出现这种问题的。要究其原因，其实是由于这部分iPhone7的主板板底底设计缺陷，导致有一条线路容易形成半开路的状态，最终导致基带cpu的PP_1V0_SMPS5的这路供电短路。
在我们维修的过程中，通畅我们用万用表去测试出现问题的iPhone7的PP_1V0_SMPS5这一路，大多数会测出段路的结果：

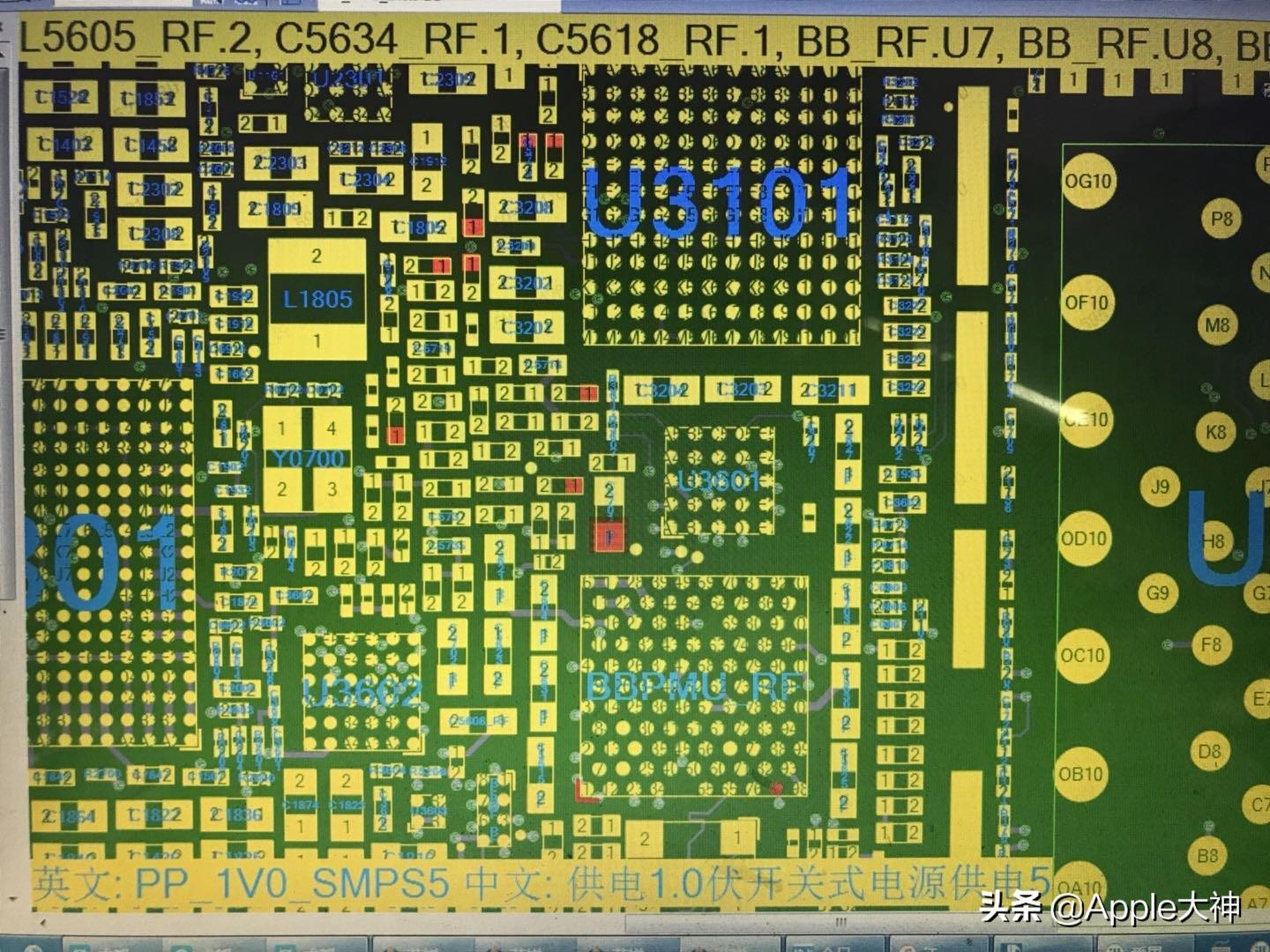

红点就是PP_1V0_SMPS5供电
PP_1V0_SMPS5 我们从图纸上可以看到是基带电源提供给基带的供电，当这组供电中出现了阻值不正常或者电压不正常时，可能会导致7、7P无服务、白苹果反复重启或其他故障，作为一线的维修工作人员，在维修工作中以修复故障为目的，但了解一个故障的发生的原因也非常重要。
为测试基带这组PP_1V0_SMPS5 供电阻值被拉低或短路，我们反复的测试捕捉到了一些造成该故障的原因：

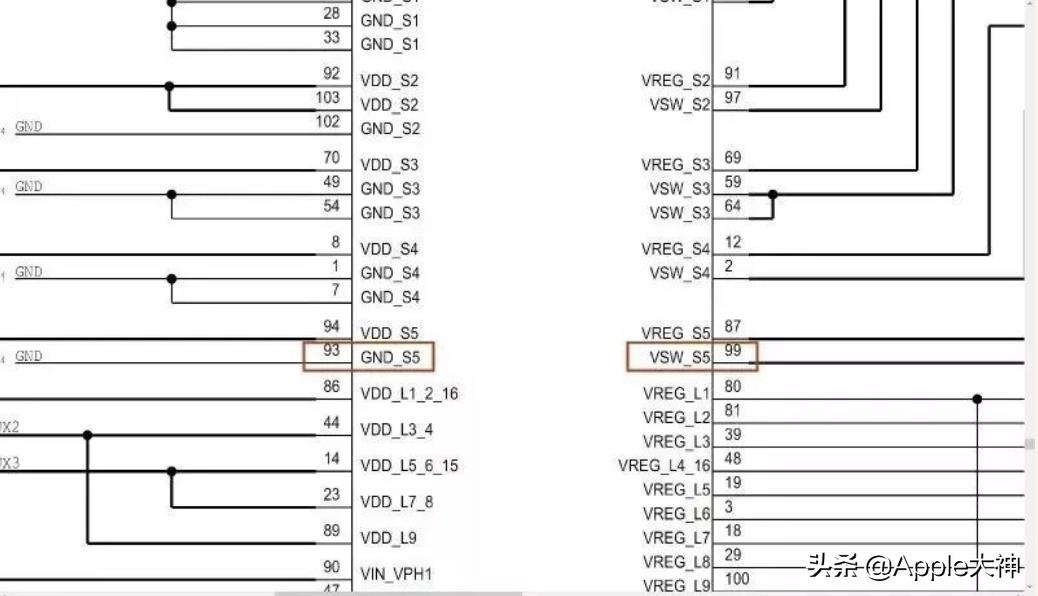

PP_1V0_SMPS5 这路1.0V电压的由来，如图：
PP_1V0_SMPS5 这路1.0V电压的由来
PP_1V0_SMPS5 的供电来自于主供电94→93，94与93形成了一个回路，再通过降压后而形成。

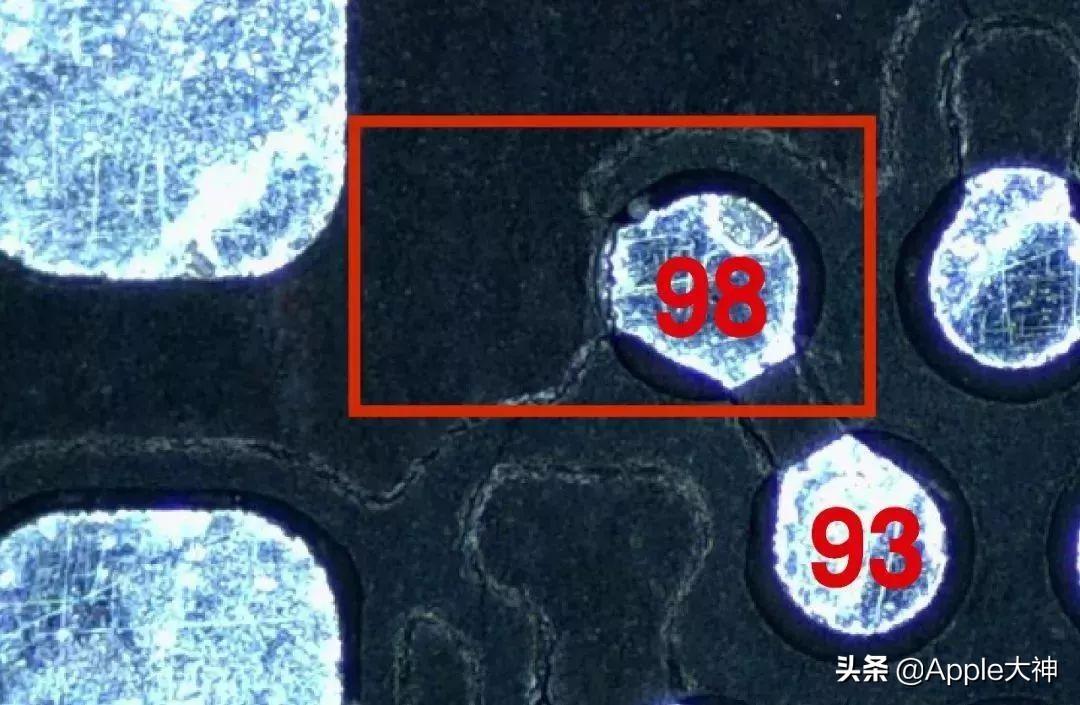

这两个脚容易形成本开路状态

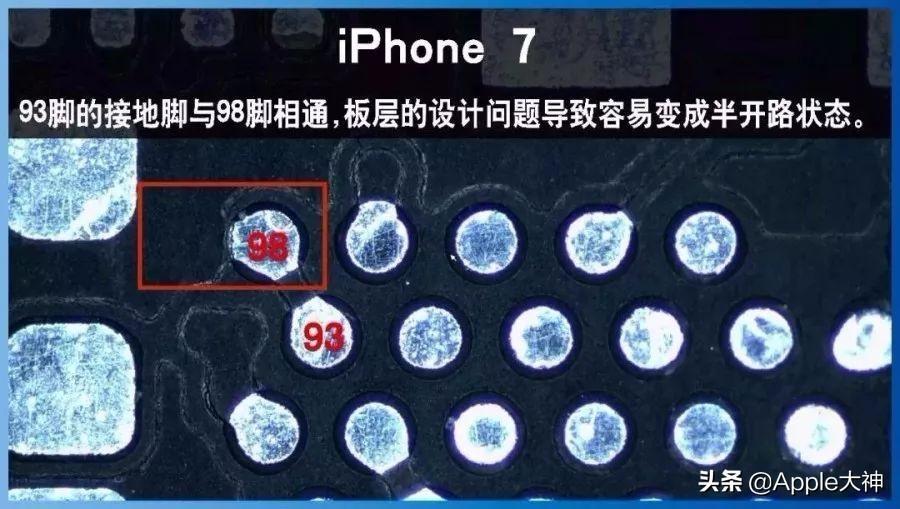

93脚的接地脚与98脚相通，93脚GND来自98脚,结构和其他机型里的通病一样，板层的设计问题导致容易变成半开路状态，而后会导致94脚的供电脚与99脚的供电输出电压值发生变化，我们历经许久的视频采集，终于得出了测试结果。当人为的断开93脚后，在原本正常工作电压为1.0V的供电线路上测量到了主供电的高电压——4.3V。
到这里，想必大家已经知道了导致PP_1V0_SMPS5 的阻值被拉低的真正原因了，在实际维修中经常遇到基带问题加焊一下基带电源能用一段时间，过段时间又不行，再加焊一下又可以了，直到基带彻底坏了无法修复，原因就是由于98脚长时间是半开路状态，PP_1V0_SMPS5 不定时的被主供电"灌电"，久而久之出现了不同程度的阻值变化，在主供电击坏PP_1V0_SMPS5 供电的过程中会出现几种情况：①击穿基带电源；②击穿通路上电容；③击穿基带cpu。其中前两种均可修复，第三种有一定的修复率。当然修复的方法很多，以补电压、借电、电击的方法居多。这些方法确实也解决过很多故障机，但依旧有很多是无法修复的，基带彻底损坏就是所谓的无法修复的状态。（所以当我们遇到那些加焊基带就能好的机器时，不要偷懒，把线接好，预防基带被击穿而彻底损坏，如此一来才能降低返修率）。

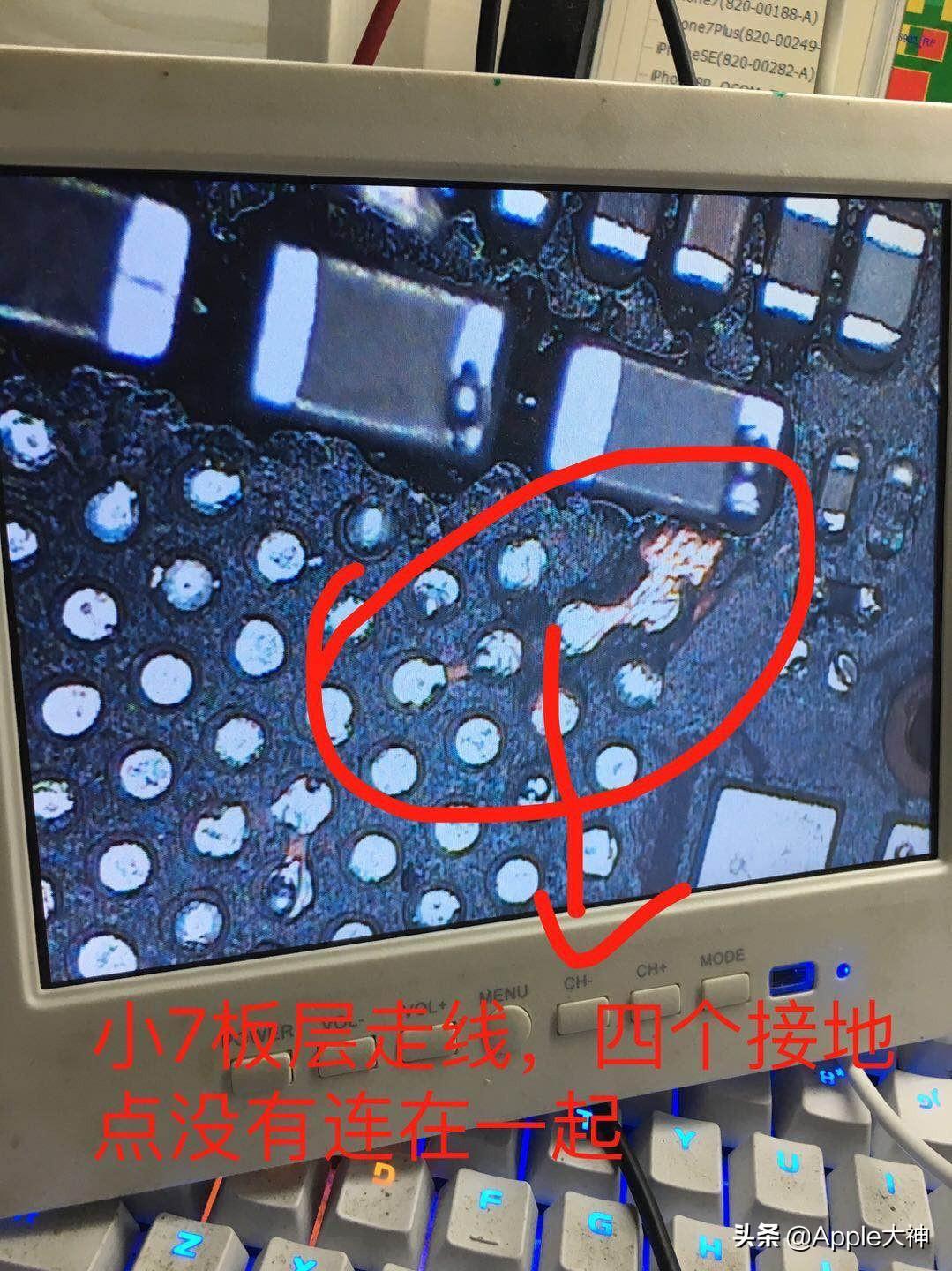

7代基带门维修方法
只有深入了解故障产生的原因，用心的读懂它，才能降低返修率，比如6、6P音量键补电压，为什么有人补完电压后用几天又无法使用还要再补一个1k电阻，补到最后无法修复，就是因为他们没有找准根源，未重植电源；为什么有人修6S、7代的背光会导致烧灯控甚至是烧板层，也是因为他们没有找准根源，未拆掉副线圈，所以我们修手机一定要找准根源、对症下药。
总结：iPhone7引起基带故障的原因是基带电源的93和98脚回路由于设计缺陷容易出现半开路情况，导致基带电源给基带cpu的1v供电变成4v以上，导致基带cpu工作不正常。维修方法：利用飞线的方式给93和98脚回路加固，杜绝半开路情况的出现。
