熔断器也被称为保险丝，是一种安装在电路中，保证电路安全运行的电器元件。它的工作原理是根据电流超过规定值的一定时间后，以其自身产生的热量使熔体熔化，从而使电路断开，达到保护电路的效果。熔断器常见的种类包括插入式熔断器、螺旋式熔断器、封闭式熔断器、快速熔断器和自复熔断器等，被广泛应用于高低压配电系统和控制系统，以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

熔断器是一种过电流保护电器。熔断器主要由熔体和熔管两个部分及外加填料等组成。使用时，将熔断器串联于被保护电路中，当被保护电路的电流超过规定值，并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开，起到保护的作用。

以金属导体作为熔体而分断电路的电器。串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备及家用电器起到保护作用。具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。

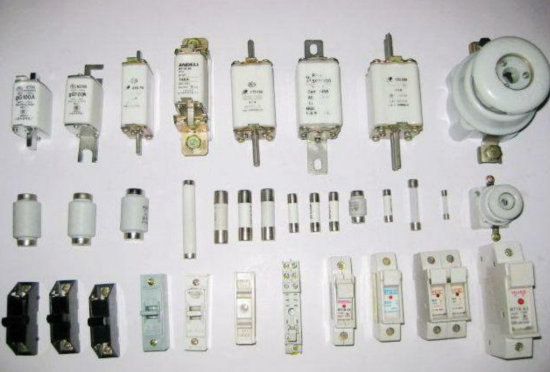

种类：

1、插入式熔断器：它常用于380V及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用。

较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护。

2、封闭式熔断器：封闭式熔断器分有填料熔断器和无填料熔断器两种，有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。

3、快速熔断器：快速熔断器主要用于半导体整流元件或整流装置的短路保护。由于半导体元件的过载能力很低。只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有V形深槽的变截面熔体。

4、自复熔断器：采用金属钠作熔体，在常温下具有高电导率。当电路发生短路故障时，短路电流产生高温使钠迅速汽化，汽态钠呈现高阻态，从而限制了短路电流。当短路电流消失后，温度下降，金属钠恢复原来的良好导电性能。自复熔断器只能限制短路电流，不能真正分断电路。其优点是不必更换熔体，能重复使用。

优点缺点

（1）熔断器的主要优点

①选择性好。上下级熔断器的熔断体额定电流只要符合国标和IEC标准规定的过电流选择比为1.6：1的要求，即上级熔断体额定电流不小于下级的该值的1.6倍，就视为上下级能有选择性切断故障电流；

②限流特性好，分断能力高；

③相对尺寸较小；

④价格较便宜。
