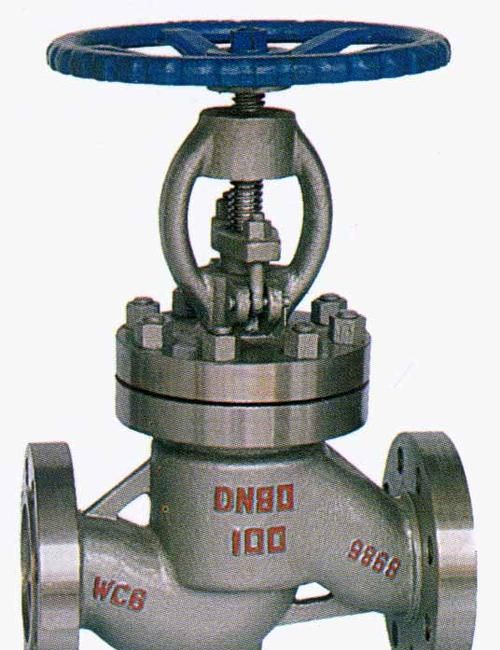

截止阀和闸阀的区别及各自用途
工作原理不一样，截止阀是上升阀杆式的，手轮跟着阀杆一起做旋转和上升运动。闸阀是手轮旋转，阀杆做上升运动。流量不一样，闸阀要求全开，截止阀不是的。闸阀没有进出口方向要求，截止阀有规定进口和出口！
闸阀和截止阀是关断用阀，是最常见的两种阀门。
从外形来看闸阀比截止阀短而高，特别是明杆阀需要较高的高度空间。闸阀密封面有一定的自密封能力，它的阀芯靠介质压力紧紧地与阀座密封面接触，达到严密不漏。楔形闸阀的阀芯斜度一般为3~6度，当强制关闭过量或温度变化较大的阀芯容易卡死。所以，高温、高压楔形闸阀，在结构上都采取了一定的防止阀芯卡死的措施。闸阀在开启和关闭时阀芯和阀座密封面始终接触并相互磨擦，因而密封面容易磨损，特别是在阀门处于接近关闭状态时，阀芯前后压差很大，密封面磨损就更为严重。
闸阀与截止阀相比较，它的主要优点是流体流动阻力小，普通闸阀的流动阻力系数约为0.08~0.12，而普通截止阀的阻力系数约为3.5~4.5。开启关闭力小，介质可以两个方向流动。缺点是结构复杂，高度尺寸较大，密封面容易磨损。截止阀的密封面，必须施以强制力关闭的阀门才能达到密封，在同样口径、工作压力和一样的驱动装置下，截止阀的驱动转矩为闸阀的2.5~3.5倍。这一点在进行电动阀门的转矩控制机构调整时，应加以注意。
截止阀的密封面，只有在完全关闭时才相互接触，强制关闭的阀芯与密封面的相对滑移量很小，因而密封面的磨损也很小。而截止阀密封面的磨损，多数是由于阀芯与密封面之前有杂物，或者是由于关闭状态的不严密，引起介质的高速冲刷所致。
截止阀在安装时，介质可以从阀芯的下方进入和从上方进入两种方式。介质从阀芯的下方进入的优点是当阀门关闭时盘根不受压力，可以延长盘根的使用寿命，并可以阀前管道承压的情况下，进行更换盘根的工作。介质从阀芯的下方进入的缺点是阀门的驱动转矩较大，约为上方进入的1.05~1.08倍，阀杆受的轴向力大，阀杆容易弯曲。为此，介质从下方进入方式，一般只适用于小口径的手动截止阀，以阀门关闭时介质作用于阀芯的力不大于350kg为限。电动截止阀一般是采用介质从上方进入的方式。介质从上方进入方式的缺点正好与下方进入方式相反。
截止阀与闸阀相比较，优点是结构简单，密封性能好，制造维修方便；缺点是液体阻力大，开启与关闭力大。闸阀和截止阀属于全开全关型阀门，作为切断或接通介质之用，不宜作为调节阀使用。
截止阀和闸阀的应用范围是根据其特点决定的。在较小的通道中，当要求有较好的关断密封性时，多采用截止阀；在蒸汽管道和大直径的给水管道中，由于流体阻力一般要求较小，则采用闸阀。
闸阀与截止阀的优缺点及用途

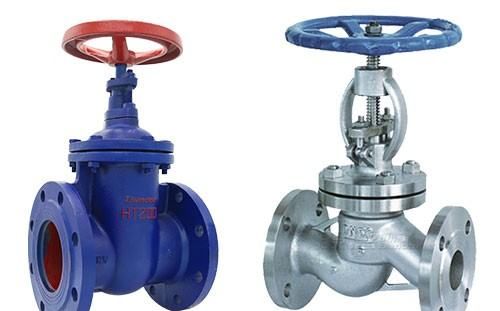

闸阀与截止阀的区别和用途
闸阀与截止阀
1、结构特点：闸阀体型比较简单，铸造工艺性较好；截止阀结构比较复杂。
2、使用情况：闸阀开闭所需外力较小，流体阻力小，介质的流向不受限制。全开时，密封面受工作介质的冲蚀比截止阀小；截止阀由于其结构特点使其流动阻力大，在开启和关闭过程中总有一个很费力。
3、密封性：闸阀的密封性较差；截止阀有单向密封效果好的特点，所以在防止工质逆流的场合，它也有用武之地。
4、功能用途：
闸阀是用在比较大的系统中，起到关闭闸断系统，闸阀分很多种如明杆闸阀，暗杆闸阀，楔式闸阀，单瓣闸阀，多瓣闸阀就是阀体构造不同，体积大。一般大与公称口径DN50大多用闸阀特别是工业高温高压等场合。
而截止阀是用在比较小的系统中，并起到调节系统流量大小的作用，不能关闭规范规定闸阀和截止阀所用的场合不同截止阀就是可以截流及调节流量占地面积少，体积小，一般小于公称口径DN50场合用它。
对节流有要求的地方就用闸阀多一点。另外，截止阀无论是正装还是反装，在开启和关闭过程中总有一个很费力，因此不能做得很大，要不启闭不容易。

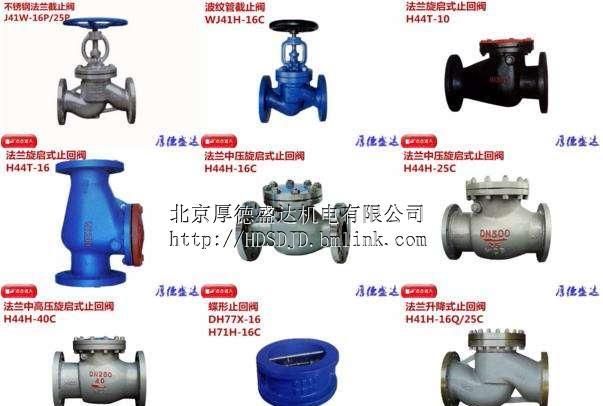

截止阀和闸阀的作用是什么
截止阀和闸阀的区别截止阀是什么
截止阀和闸阀的区别截止阀是什么， 闸阀和截止阀在我们生活中都会用到，但是市面上的阀门有很多种，让人不清楚区别是什么，以下分享截止阀和闸阀的区别截止阀是什么。
截止阀和闸阀的区别截止阀是什么1
截止阀的启闭件是塞形的阀瓣，密封上面呈平面或海锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
特点
1、截止阀结构比闸阀简单，制造与维修都较方便。
2、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
3、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
截止阀和闸阀的区别
从外形来看闸阀比截止阀短而高，特别是明杆阀需要较高的高度空间。闸阀密封面有一定的自密封能力，它的阀芯靠介质压力紧紧地与阀座密封面接触，达到严密不漏。楔形闸阀的阀芯斜度一般为3~6度，当强制关闭过量或温度变化较大的阀芯容易卡死。
所以，高温、高压楔形闸阀，在结构上都采取了一定的防止阀芯卡死的措施。闸阀在开启和关闭时阀芯和阀座密封面始终接触并相互磨擦，因而密封面容易磨损，特别是在阀门处于接近关闭状态时，阀芯前后压差很大，密封面磨损就更为严重。
闸阀与截止阀相比较，它的主要优点是流体流动阻力小，普通闸阀的流动阻力系数约为0.08~0.12，而普通截止阀的阻力系数约为3.5~4.5。开启关闭力小，介质可以两个方向流动。
缺点是结构复杂，高度尺寸较大，密封面容易磨损。截止阀的密封面，必须施以强制力关闭的阀门才能达到密封，在同样口径、工作压力和一样的驱动装置下，截止阀的驱动转矩为闸阀的2.5~3.5倍。这一点在进行电动阀门的转矩控制机构调整时，应加以注意。
截止阀的工作原理
截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的’阀门非常适合作为切断或调节以及节流使用。
截止阀，也叫截门，是使用最广泛的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下，所以安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
截止阀和闸阀的区别截止阀是什么2
1、流量和功能不同
截止阀不仅可以用作为截断，而且还可以用于对压力流量进行调节和控制，而闸阀经常被运用于隔离。截止阀在使用的过程中一般都不会要求全部打开，而闸阀在使用的过程中一般都需要全部打开或者是全部关闭。
2、对流体的阻力不同
截止阀对流体的流动阻力一般都会比较大，并且阻力系数一般都是在3.5到4.5之间。而闸阀对流体的流动阻力则会更小一些，阻力系数一般都是在0.08到0.12之间，并且关闭阀门的力会比开启阀门的力更大一些。
3、安装方式不同
安装截止阀的时候，介质一般都可以从阀芯由上到下的，而闸阀的流向不管是从上方进入还是从下方进入，其流入效果都是一样的。截止阀对于进出口方向一般都是有规定的，而闸阀对于进出口方向一般都是没有什么要求的。
4、阀瓣的结构不同
截止阀的阀瓣一般都是和流体保持平行状态的，而闸阀的阀瓣其实就是一个闸板，并且会和流体的方向保持垂直状态。截止阀一般都没有明杆和暗杆之分，而闸阀一般都会有明杆和暗杆之分。另外截止阀的高度会比闸阀更矮一些，并且长度也会比闸阀更长一些。
5、工作原理不同
截止阀在工作的时候，其手轮和阀杆一般都是共同进行旋转的，并且会共同做上升动作，而闸阀一般只有手轮会进行旋转，而阀杆并不会旋转，并且只做上升动作。
截止阀和闸阀的区别截止阀是什么3
1、结构
截止阀有球形、锥度和平面的阀芯，向下压到阀座上密封，截止阀的阀瓣是平行于流体的。闸阀阀芯为闸板，向下卡到前后阀座上密封。闸阀的阀瓣为一闸板，且与流体的方向垂直。
2、工作原理
截止阀工作是上升阀杆式，手轮跟着阀杆一起做旋转和上升运动。闸阀工作是手轮旋转，阀杆做上升运动。
3、安装方式
截止阀安装时介质可以从阀芯的下方和上方进入，而闸阀的流向从下方和上方进入的效果都是一样的。闸阀没有进出口方向要求，截止阀有规定进口和出口。
4、对流体的阻力
闸阀对流体的流动阻力比较小，其中普通闸阀的流动阻力系数约为0.08-0.12，开启关闭力小。其介质是可以两个方向流动的。而普通的截止阀的阻力系数约为3.5-4.5。
5、流量和功能
闸阀要求全开，截止阀不要求全开。截止阀一般用于压力流量控制，闸板阀用于隔离。
闸阀的优缺点有哪些？
优点：
1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，升降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单，结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活。
缺点：
闸阀的密封面之间易引起冲蚀和擦伤，维修比较困难。外形尺寸较大，开启需要一定的空间，开闭时间长。结构较复杂。
截止阀和闸阀的区别及各自用途
截止阀与闸阀之间的区别？
闸阀和截止阀是常用的阀门，都可以用于水，蒸汽，气体的开关，区别不是很大，但有点区别的，有什么区别呢？本文来详细分析下，如果觉得回答对您有帮助的话，麻烦您高抬贵手，给威盾VTON阀门点个赞。

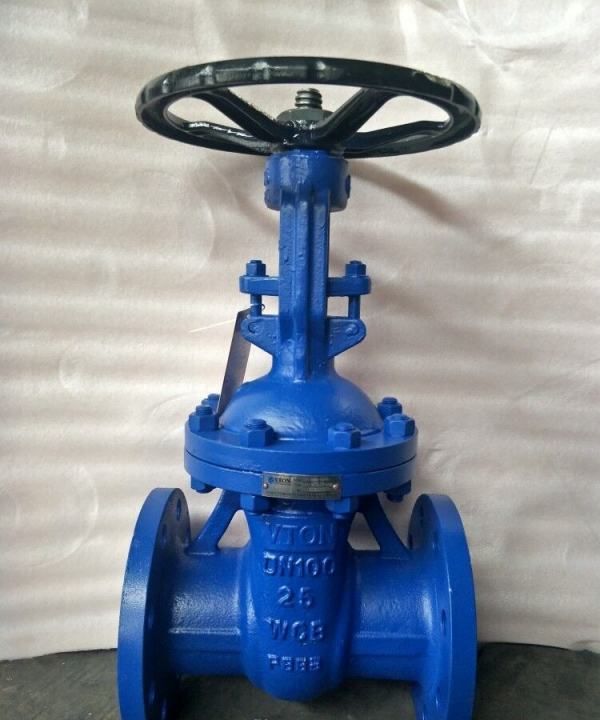

闸阀是指关闭件(闸板)沿通路中心线的垂直方向移动的阀门。闸阀在管路中主要作切断用。

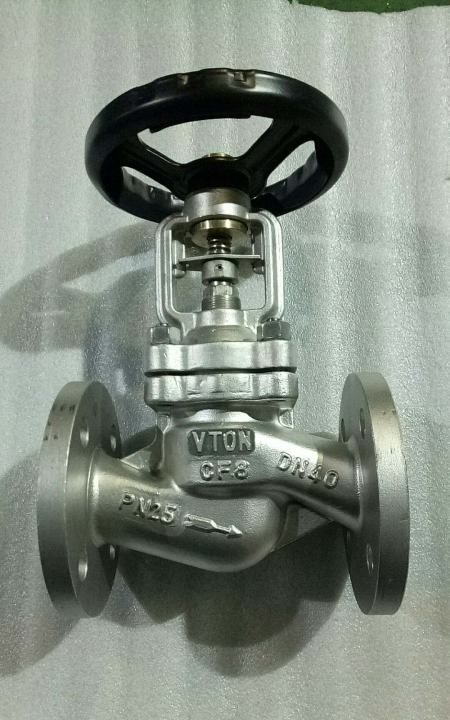

截止阀(stop valve,Globe Valve)的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动的阀门。
进口闸阀和进口截止阀都是进口阀门的常用产品，尤其他们的口径，压力，温度，材质范围广泛，口径可以DN10-1000,温度可以从-196到600℃，材质有铸铁，铸钢，不锈钢，双相钢，低温钢，合金钢等等，使用范围非常广泛，比如威盾VTON的不同型号的进口闸阀和进口截止阀几乎可以用于包括水，蒸汽，气体，油品等的所有介质；但是进口闸阀和进口截止阀在结构特征，使用选型上还是有一定区别，来分析下二者的区别和用途。
一、结构上的区别
闸阀长度比截止阀短，高度比截止阀高，明杆闸阀安装需注意高度。这在安装空间有限的情况下选型要注意的。安装空间有限的场合适合选进口截止阀；闸阀可依靠介质压力紧紧与密封面紧闭，从而达到不泄露的效果。当启闭时阀芯和阀座密封面始终接触并相互磨，因此密封面容易磨损，闸阀处于接近关闭时，管道前后压差很大，使密封面磨损更加严重。
二、原理上的区别
截止阀和闸阀在原理上的区别为，截止阀是上升阀杆式的，手轮跟着阀杆一起做旋转和上升运动。闸阀是手轮旋转，阀杆做上升运动。因此进口闸阀的手动开启和关闭时间要比进口截止阀长，比如威盾VTON的DN300的闸阀，手动开启需要转动几百圈，用时几分钟；流量各不相同，闸阀要求全开或者全关，而截止阀则不需要。截止阀有规定进口和出口方向；闸阀没有进出口方向要求。
解释：闸阀的通流体部分也是和直管是一样的，但在管内容设了个闸板，如果把这个闸板设法提起来这个门就全开了，而截止阀流体是在阀内转了180度的弯，通常流体是从阀的一侧进和入阀
后转了个90度的角向上流，流到阀体的上部后又转了个90度流出去，就在流体在阀内向上流的出口处加了个盖，这个盖盖上门就关了，把这个盖打开阀就开了。
从流向上：
截止阀是低进高出，从外观看有明显的管道不在一相水平线上。闸阀流道在一个水平线上。闸阀的行程比截止阀的要大。
解释：从流阻的角度看在全开时闸阀流阻小，载止阀流阻大。普通闸阀的流动阻力系数约为0.08~0.12，开启关闭力小，介质可以两个方向流动。普通截止阀流动阻力是闸阀的3-5倍。启闭时需强制关闭才能达到密封，截止阀的阀芯是在完全关闭时才接触密封面，因而密封面的磨损很小，由于流动主力大需加执行器的截止阀应当注意转矩控制机构调整。
三、安装方式的区别
1·闸阀的流向，从两方进入效果都一样。
2·截止阀在安装时有两种方式，一种是介质可以从阀芯的下方进入，优点是当阀门关闭时盘根不受压力，可以延长盘根的使用寿命，并可以在阀前管道承压的情况下，进行更换盘根的工作；缺点是阀门的驱动转矩较大，是上方流进的1倍左右，阀杆受的轴向力大，阀杆容易弯曲。所以此方式一般只适用于小口径截止阀(DN50以下)，DN200以上的截止阀都选用介质从上方流入的方式。（电动截止阀一般是采用介质从上方进入的方式。）介质从上方进入方式的缺点正好与下方进入方式相反。
三、密封面上的区别
截止阀的密封面是阀芯的一个小梯形侧面（具体看阀芯的形状），一旦阀心脱落，相当于阀门关闭（如果压差大，当然关不严，不过止逆效果还不错），闸阀是靠阀心闸板的侧面来密封，密封效果不如截止阀，阀芯脱落也不会像截止阀那样相当于阀门关闭。
温度及压力，软、硬密封闸阀选用重要按照工艺介质。个体介质含有固体颗粒或具有磨损或温度高于200度最好选用硬密封的口径大于50阀门压差较大还考虑关闭阀门力矩大小，力矩较大时应选用固定硬密封闸阀，比如威盾VTON的进口铸钢闸阀和进口不锈钢闸阀，无论软硬密封其密封等级都可以达到6级。
