顺序阀概述

顺序阀，因可以实现多个执行机构的顺序动作而得名，它是以阀入口侧油液的压力为控制信号来控制油液通断。下图为顺序阀实现顺序动作的原理示意。

按照控制压力来源和泄油方式不同，顺序阀有内控内泄，内控外泄，外控内泄，外控外泄四种形式。通过这四种结构形式，顺序阀可以实现多种功能，比如内控内泄式顺序阀在系统中可用作背压阀，外控内泄式顺序阀可用作卸荷阀。此外，顺序阀和单向阀并联可用作平衡阀。顺序阀同样有直动式和先导式两种，下面将分别进行介绍。

1 直动式顺序阀

上图为直动式顺序阀的原理示意图。入口压力油作用在阀芯下端面，当压力较低时，在弹簧力作用下阀芯处于最下端；当液压力大于弹簧预紧力时，阀芯上移，阀口打开，压力油经过顺序阀进入执行元件。顺序阀与溢流阀的结构和原理类似，区别在于顺序阀的出口通常要接负载，而溢流阀直接回油箱。

2 先导式顺序阀

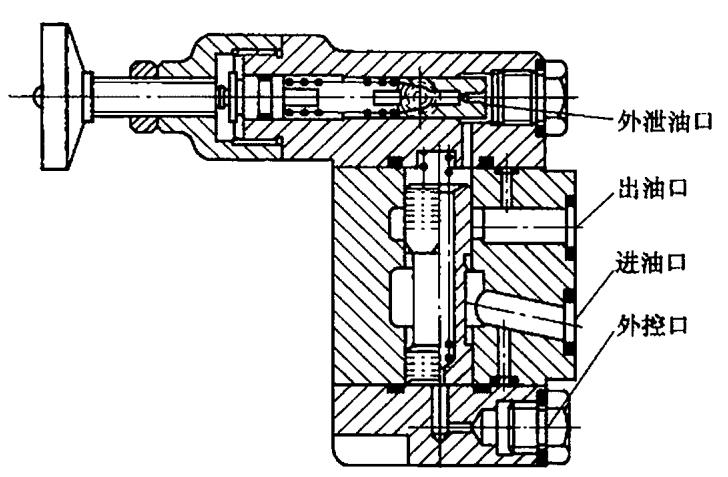

图示为外控状态，若将下端盖旋转90度则为内控，此时进口侧压力油经阻尼孔进入主阀上腔和先导阀右腔。压力不高时，主阀上下两腔压力相等，在弹簧力作用下，先导阀和主阀都为关闭状态；当压力升高到可以打开先导阀芯时，油液经阻尼孔在主阀上下两腔产生压差，将主阀芯推开，压力油进入执行元件。

3 顺序阀的应用

下图为顺序阀的职能符号以及应用。
