1、电磁流量计工作原理
电磁流量计基于法拉弟电磁感应原理工作。当流过测量导管的导电流体以流速V作切割磁通密度为B的磁力线运动时，则在一对检测电极之间检测的感应电动所势E所产生的电。压U可用下式表示:
U=K·B·D·V。式中U—两检测电极之间的信号电压，V;B—磁通密度，T;D—测量导管内径，m;V—平均流速，m/s;k—比例常数。通过测量导管的瞬时体积流量Q为:Q=π·D/(4·K·B)·U。
由于测量导管内径固定，励磁电流恒定时，磁通密度B也恒定不变，故U与Q成线性关系，因此体积流量正比于电极间的信号电压，测出此值并经过电路转换即可得出体积流量Q。

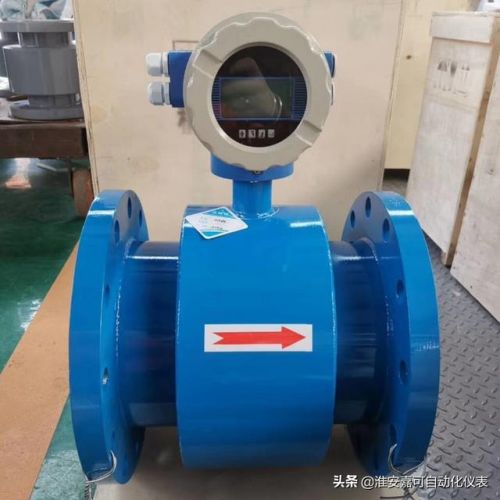

电磁流量计
2、电磁流量计优点
（1）精度较高，可达到0.2～0.5级。
（2）无压力损失，测量管内无阻碍流动部件，直管段要求较低。
（3）测量范围大，电磁流量流量计的口径范围可从几mm到3m。
（4）电磁流量计测量被测流体工作状态下的体积流量，测量原理中不涉及流体的温度、压力、密度和粘度的影响。
（5）转换器采用16位高性能微处理器，2×16LCD显示，参数设定方便，编程可靠。
（6）转换器可与传感器组成一体型或分离型。
（7）耐用，使用寿命长，一般使用年限为10～20年以上。
3、电磁流量计缺点
（1）电磁流量计的应用有一定局限性，它只能测量导电介质的液体流量，不能测量非导电介质的流体，例如，气体和水处理较好的供热用水。在高温条件下需要选择适合的衬里。
（2）测量管道内必须完全充满液体，不满管的情况下容易引起流量计乱跳。
（3）电磁流量计的安装与调试比其它流量计复杂，且要求更严格。变送器和转换器必须配套使用，两者之间不能用2种不同型号的仪表配用。在安装变送器时，从安装地点的选择到具体的安装调试，必须严格按照产品说明书要求进行。安装地点不能有振动，不能有强磁场。在安装时必须使变送器和管道有良好的接触及良好的接地。变送器的电位与被测流体等电位。在使用时，必须排尽测量管中存留的气体，否则会造成较大的测量误差。
（4）电磁流量计用来测量带有污垢的粘性液体时，粘性物或沉淀物附着在测量管内壁或电极上，使变送器输出电势变化，带来测量误差，电极上污垢物达到一定厚度，可能导致仪表无法测量。
（5）供水管道结垢或磨损改变内径尺寸，将影响原定的流量值，造成测量误差。如100mm口径仪表内径变化1mm会带来约2%附加误差。
（6）电磁流量计价格较高，比超声波流量计的价格高。电磁流量计的价格与管径成正比，随着管径的增大价格也相对增高。
