铝合金能焊接吗?，铝合金能焊接的起来吗？

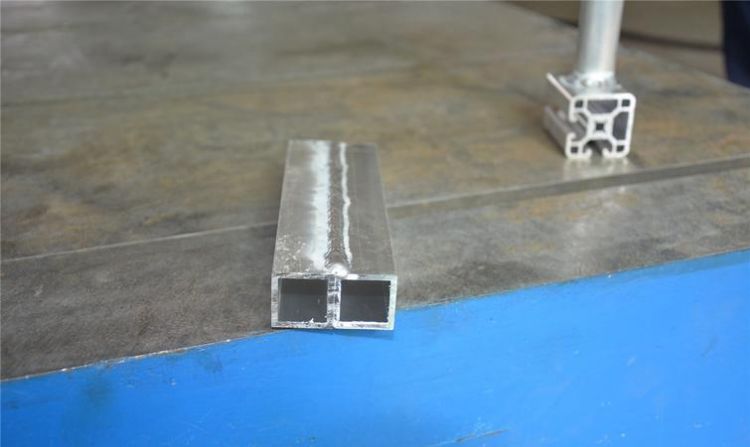

铝合金能焊接的起来吗
能。焊前用化学和机械的方法，清除工件坡口及周围部分和焊丝表面的氧化物，顺序是先化学清洗，后机械打磨，焊接过程中要采用合格的保护气体进行保护，在气焊时，采用熔剂，在焊接过程中不断用焊丝挑破熔池表面的氧化膜。

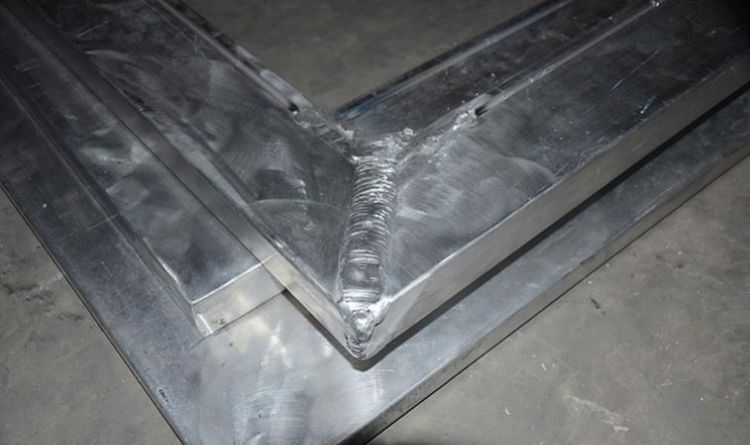

铝合金断了能焊接吗
可以焊接。铝只要达到了它的熔点，经过加热处理之后就能够融化，并且能够填充于金属件的缝隙当中，通过合理的焊接方法，就能够达到焊接的目的。铝合金强度高和质量轻，主要焊接工艺为手工TIG焊、自动TIG焊和MIG焊，其母材、焊丝、保护气体、焊接设备。
并不是所有的材料都能够通过焊接的方式实现连接，只有一部分的金属，因为拥有比较好的可焊性，所以才能够通过锡焊连接。比如有铜或者合金、银、金、锌，这些都具有可焊性。焊前用化学和机械的方法，清除工件坡口及周围部分和焊丝表面的氧化物，顺序是先化学清洗，后机械打磨，焊接过程中要采用合格的保护气体进行保护，在气焊时，采用熔剂，在焊接过程中不断用焊丝挑破熔池表面的氧化膜
铝合金型材可以焊接吗焊接后强度发生多大变化
可以焊接，焊接后强度会下降，以6XXX的型材为例，焊接后强度约为原来的60%
铝合金型材可以焊接吗
铝的焊接方法:
1、选用可焊的铝材，你可以找一本《机械设计手册》在材料篇中有好多可焊铝材可选；含锌量高的铝合金是焊不好的，纯铝最好焊，其它如铝镁合金、铝铜合金多有可焊之材；
2、你得用气保焊，最好是手工钨极氩弧保护焊；
3、选择合适的铝焊丝，如果不知用什么好，强度要求又不高，你可以用纯铝焊丝；
4、焊前你得充分打磨铝材焊缝周围2~3厘米的表面，不可有氧化铝残留；
5、打磨后最好在十分钟之内焊接，超过半小时就不可能再焊好了；
6、如果焊的水平不够，焊出裂缝了，别想法补救了，越补洞越大；赶紧拆了重磨重焊；
7、铝材散热快，电流一般调的较大。不同厚度、不同合金的铝材散热还一样，具体调多少我一下也说不清，你自己摸吧。
8、焊的时候，如果焊缝周围出现黑色的灰斑，一般说明焊材不适合焊接，焊上了也没用，敲敲就掉了
铝合金是否可焊接为什么
铝合金是可以焊接的。相较其它金属，铝合金难于焊接的原因如下：
1.铝及铝合金的熔点只有六百多度，焊接时极易烧熔而出现烧穿和过烧等缺陷；
2.一般铝合金均不耐高温，膨胀系数大，容易产生焊接变形，焊接裂纹倾向也很明显，而且越薄的铝合金板材越难焊接，容易焊穿。
3.铝合金焊接中极易产生气孔，由于在熔池中的氢不能在焊缝成型之前排出就导致了焊缝中存在气孔。
4.铝合金表面直接暴露在空气中特别容易在表面产生一层难熔的氧化模（成分为三氧化二铝），这层氧化模的熔点高达 2050 度，因此在进行钨极氩弧焊时会产生氧化模 打不透无法焊接等情况。
焊前需将铝材清洗干净，清除表面氧化皮。在进行焊接时，只要采用合适措施进行处理后，就能实现焊接。
铝及铝合金的焊接方法
几乎各种焊接方法都可以用于焊接铝及铝合金，但是铝及铝合金对各种焊接方法的适应性不同，各种焊接方法有其各自的应用场合。气焊和焊条电弧焊方法，设备简单、操作方便。气焊可用于对焊接质量要求不高的铝薄板及铸件的补焊。焊条电弧焊可用于铝合金铸件的补焊。惰性气体保护焊（TIG或MIG）方法是应用最广泛的铝及铝合金焊接方法。铝及铝合金薄板可采用钨极交流氩弧焊或钨极脉冲氩弧焊。铝及铝合金厚板可采用钨极氦弧焊、氩氦混合钨极气体保护焊、熔化极气体保护焊、脉冲熔化极气体保护焊。熔化极气体保护焊、脉冲熔化极气体保护焊应用越来越广泛（氩气或氩/氦混合气
