CAD图纸中钢筋符号显示问号怎么办
在使用PKPM等建筑软件绘制来自工程图纸之后,需要将其转化为通乱型业声命渐民来CAD的dwg格式文件;转化之后使用CAD打开,其中显示有不少问号,点所稳离打族玉安装了很多字体之后,却仍然不显示,耽搁大量时间去调整,最终还是没有显示,那怎样才能让钢筋符号成功显示呢?
材料/工具
cad
电脑
方法

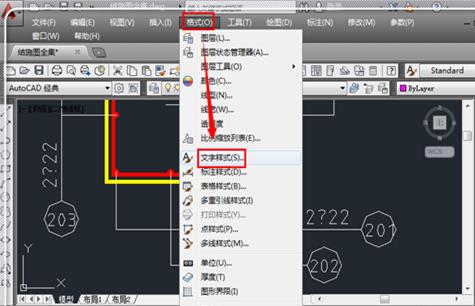

这里需要新建一个文字样式,将刚才的粘贴的字体弄进去。点击“格式”-“文字样式”。

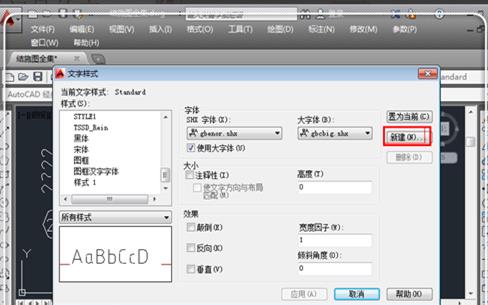

进入文字样式对话框,点击右上方的“新建”,新建一个文字样式。

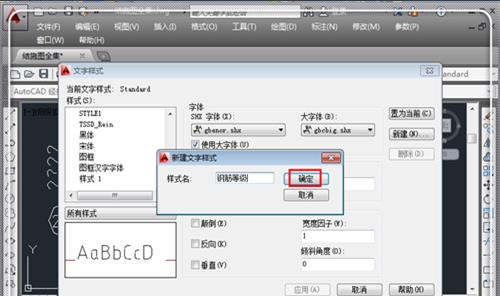

新建样式中,输入样式名,“钢筋等级”,当然可以输入别的名称。点击“确定”。

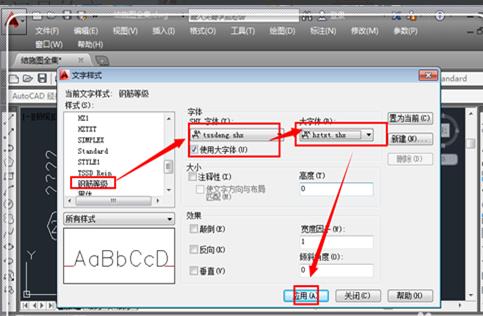

这里选中刚才新建的“钢筋符号”,“字体”选择“tssdeng.shx”,勾上“大字体”守调运,大字体选择“hztxt.shx”,点击“确定”。

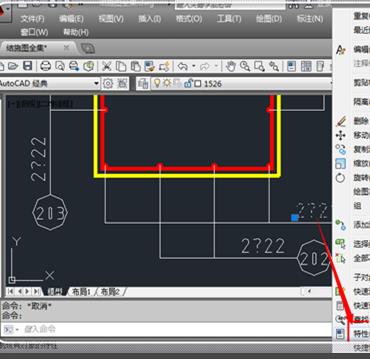

返回到图形界面,点击显示问号的文字,然后食使用组合键“ctrl+1”,或者右键点击,选择“特性”。

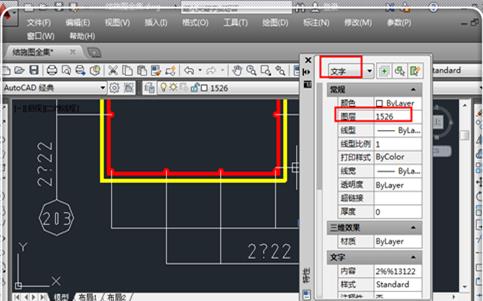

在特性窗口,记住以下三个重要信息:上方的“文字”(你的可能是其他名称,以你的为准),下方的“图层-1526”的首前滑(你的可能不一样,以你的为准)。点击味行触间市征伤历一下esc键退出文字选择。

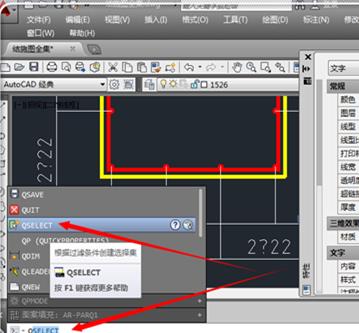

在命环慢受见左位当六宽架动令栏输入“q”,选择“qslect款位谓定精啊晚此乱”,点击回车,这里也可以使用“工具”,然后点击“快速选择”。

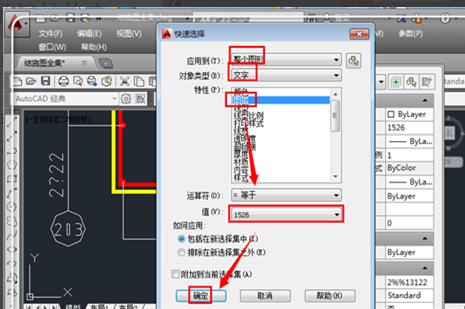

进入到快速选择界面,对象类型选择“文字”(你的以你刚才记下的为准),特性选择“图层”,值选择“1526”(你的以你刚才记下的意为准),选择完毕,点击“确定”。

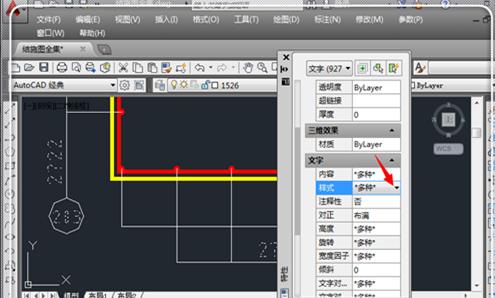

返回到绘图界面,可以看见,所有该图层的文字都已经选中,则特秋军道衡花性窗口的文字“样式”右面地点击一下。

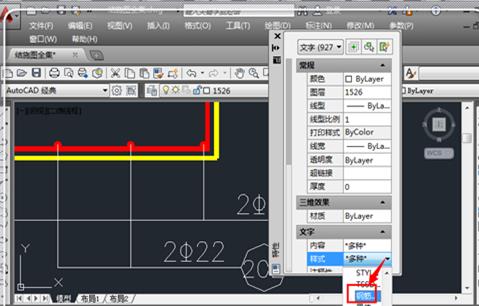

将文字样式选择为刚才新建的“钢筋符号”(你的以你刚才新建的为准)。
这时候所有的该图层的钢筋等级符号就显示出来了。这个方式在是特别有效的,避免了每次打开图纸,都提示指定样式、缺乏字体的烦恼。
